機床冷卻水液下泵工作原理
時間：2013-4-2 來源：揚子江泵業 瀏覽數：1501
1、機床專用液下泵工作原理
QDN系列液下泵，電機在上方，通過連接塊直接與泵軸相連。進水口在下方，浸入水中直接吸水，出水口在上方。輸送的液體自底部導流座進入葉輪，在高速旋轉的葉片作用下，液體動能與勢能均有增加。液體進入導流器壓力室后，速度降低，動能轉化成勢能。液體經過導葉進入第二級葉輪，獲得第二次勢能的增量。如此循環下去，勢能不斷增加，串聯葉輪數越多，出口的水壓也越高，后壓力水經出水段排出。

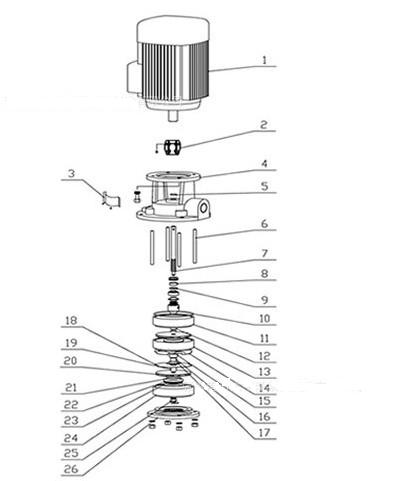

2、機床專用液下泵主要部件
1、三相異步電動機 2、聯軸器 3、防護罩 4、進出水段
5、密封圈 6、拉桿 7、泵軸 8、靜環
9、動環 10、密封圈 11、導流殼 12、首級套
13、導流殼 14、導葉 15、軸套 16、合金軸承
17、軸承座 18、導葉隔板 19、軸套 20、葉輪
21、水封蓋 22、浮動密封圈 23、水封座 24、導流殼
25、鎖緊螺母 26、底部導流器體座
3、機床專用液下泵性能特點
（1）體積小、重量輕。
（2）節能、效率高。
（3）振動小、噪聲低、運行平穩、耐腐蝕及安裝方便。
由于以上特點，液下泵應用范圍廣泛，如各類機床冷卻及沖洗、醫藥、化工、超聲設備、實驗室裝置及冷凝液的輸送等。

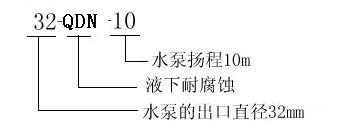

4、機床專用液下泵型號說明
5、機床專用液下泵安裝尺寸
6、機床專用液下泵技術參數
|
型 號 |
流量 m3/h |
電機功率 Kw |
揚程 |
轉速 r/min |
出水口徑 mm |
|
QDN |
0.6 |
0.37-4 |
|
2950 |
25 |
|
1.2 |
8-195 |
||||
|
2.4 |
|
||||
|
2.4 |
0.55-5.5 |
|
2950 |
32 |
|
|
3.6 |
8-176 |
||||
|
4.8 |
|
||||
|
4.8 |
1.1-7.5 |
|
2950 |
40 |
|
|
6.4 |
8-176 |
||||
|
8 |
|
||||
|
8 |
3-18.5 |
|
2950 |
65 |
|
|
10 |
16-200 |
||||
|
12.5 |
|
||||
|
12.5 |
4-22 |
|
2950 |
65 |
|
|
15 |
15-189 |
||||
|
18 |
|
||||
|
18 |
4-22 |
|
2950 |
65 |
|
|
22 |
23-190 |
||||
|
25 |
|
||||
|
25 |
4-30 |
|
2950 |
65 |
|
|
28 |
13-196 |
||||
|
32 |
|
||||
|
32 |
4-45 |
|
2950 |
80 |
|
|
36 |
16-259 |
||||
|
|
