ZCQ型自吸式磁力泵結構圖

時間：2012-7-26 來源：揚子江泵業瀏覽數：730

【ZCQ型自吸式磁力泵】產品簡介：

ZCQ型自吸式磁力泵是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，并經過本公司工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。

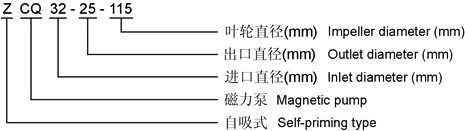

【ZCQ型自吸式磁力泵】型號意義：

【ZCQ型自吸式磁力泵】工作原理：

ZCQ型自吸式磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

【ZCQ型自吸式磁力泵】主要特點：

ZCQ型自吸式磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。

【ZCQ型自吸式磁力泵】產品用途：

ZCQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

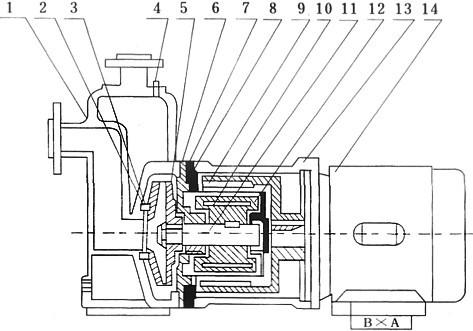

【ZCQ型自吸式磁力泵】結構圖：

	1	泵體
	2	靜環
	3	動環
	4	加水螺栓
	5	葉輪
	6	密封圈
	7	隔板
	8	隔離板
	9	外磁鋼總成
	10	內磁鋼總成
	11	泵軸
	12	軸套
	13	聯接架
	14	電機

【ZCQ型自吸式磁力泵】性能參數：

型號	口徑		揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
型號	進口 mm	出口 mm	揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
ZCQ20-12-100	20	12	12	50	0.37	2900	220/380	4
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
注：泵體材質不銹鋼(1Cr18Ni9Ti)

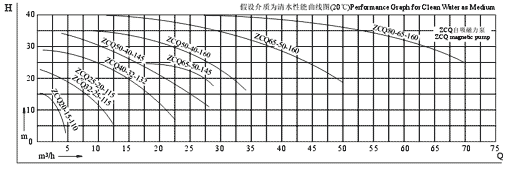

【ZCQ型自吸式磁力泵】性能曲線圖：

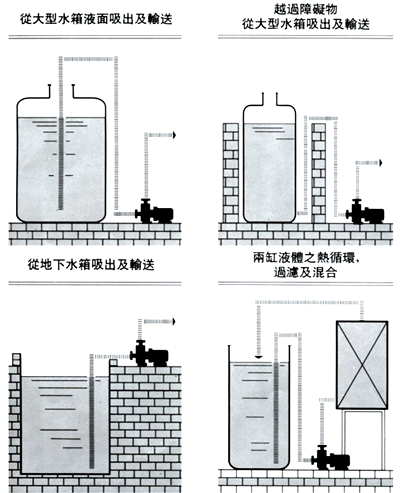

【ZCQ型自吸式磁力泵】安裝示意圖：

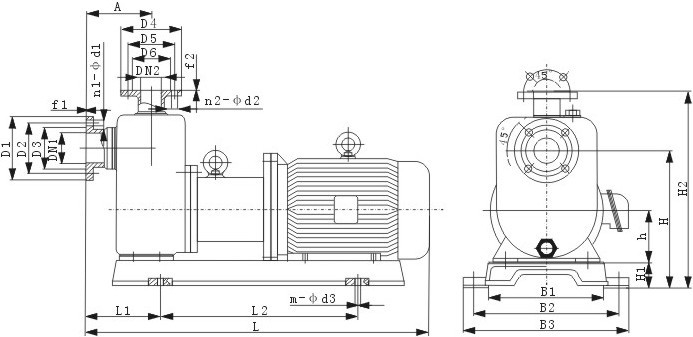

【ZCQ型自吸式磁力泵】安裝尺寸圖：

型號	A	B1	B2	B3	h	H	H1	H2	L	L1	L2	m-Φd
ZCQ20-15-110	90	150	198	225	60	225	54	315	410	90	210	4--Φ18
ZCQ25-20-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-115	100	180	250	280	80	240	60	350	550	120	285	4--Φ12
ZCQ32-25-145	105	180	250	280	80	255	60	360	555	130	285	4--Φ12
ZCQ40-32-132	105	200	270	310	90	265	60	375	610	130	350	4--Φ14
ZCQ40-32-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-145	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ50-40-160	115	260	320	360	112	295	60	420	685	170	305	4--Φ14
ZCQ65-50-145	145	280	345	390	132	315	60	440	760	210	360	4--Φ16
ZCQ65-50-160	150	280	345	390	132	345	60	475	775	185	360	4--Φ16
ZCQ80-65-125	170	280	345	390	132	446	60	510	80	220	360	4--Φ16
ZCQ80-65-160	180	350	420	470	160	480	100	650	1000	270	390	4--Φ18

【ZCQ型自吸式磁力泵】安裝使用：

1、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。
2、自吸泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。
5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。
6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。
7、泵停止工作前，先關閉排出閥門，再關閉電源，后關閉吸入管閥門。

【ZCQ型自吸式磁力泵】使用注意事項：

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5 ～1mm，葉輪軸向竄動0.5～2mm時，應更換軸承和軸向動環。

【ZCQ型自吸式磁力泵】故障原因及排除方法：

故障形式	產生原因	排除方法
自吸式磁力泵不出水	1．水泵反轉 2．吸入管路漏氣 3．泵體內未回儲液或儲液不足 4．電壓太高，啟動時內外磁打滑 5．吸程太高或吸入管路太長	改變電機接線杜絕漏氣增加泵內儲液量調正電壓降低吸程或縮短管路
自吸式磁力泵出水不足	1．吸入管徑太小 2．葉輪流道阻塞 3．揚程過高 4．轉速太低	調換進水管清洗葉輪開大出水閥恢復額定轉速
自吸式磁力泵揚程過低	1．流量過大 2．轉速太低	關小出水閥恢復額轉速
自吸式磁力泵噪音太大	1．軸嚴重磨損 2．軸套嚴重磨損 3．驅動磁鋼杯與隔離套接觸	更換泵軸更換軸套拆除泵頭重新組裝
自吸式磁力泵漏液	O型密封圈損壞	更換O型密封圈
